QTD400F—法蘭式熱動力蒸汽疏水閥
| 型號 | QTD400F |
|
| 鏈接尺寸 | DN20，DN25 | |
| 連接方式 | PN40 法蘭 | |
| 閥體材料 | 不銹鋼 | |
| PMO 最高工作壓力 | 40bar | |
| TMO 最高工作溫度 | 398°C | |
| PMA 最高允許壓力 | 60bar 在 120°C 以內 | |
| TMA 最高允許溫度 | 320°C 在 52bar |
典型應用
蒸汽集水管線、伴熱管線：QTD400F系列熱動力式蒸汽疏 水閥通常用于蒸汽集水管線和蒸汽供應管線的支路管線。 整合于一體的過濾裝置和可選配的排污閥能夠保護疏水閥 不受污染侵害。該系列蒸汽疏水閥可以用于通常推薦使用 熱靜力式蒸汽疏水閥的伴熱管線。除此之外，也是在可能 發生冰凍的室外和過熱蒸汽環境的理想選擇。
工作原理
熱動力蒸汽疏水閥是通過一個可上下移動的循環式閥片開 關進行工作的。當有冷凝水進入時，閥片開啟，冷凝水可順利排出；而蒸汽進入后，閥片則緊緊閉合。
特點
• 整合于一體的過濾器和可選裝的排污閥保護疏水閥不受污染侵害
• 可用于壓力為 40bar 的高壓場合
• 淬硬不銹鋼閥座和閥片，可滿足高壓下的長壽命使用
• 每個疏水閥的工作壓力均可覆蓋整個壓力范圍高達40bar（不建議在壓力0.8bar以下使用）
• 適用于過熱蒸汽
• 垂直安裝可防凍
• 三個出水口的平衡設計，可延長閥座的使用壽命
• 任意方向安裝均可有效工作（水平安裝為最佳方式）
技術特性
該系列蒸汽疏水閥為全不銹鋼熱動力閥片式結構，淬硬整 體閥座及閥片，并帶有整合于一體的過濾器和排污閥。
安裝
該系列蒸汽疏水閥可安裝在任意位置，但水平安裝為最佳 選擇。疏水閥前面應安裝隔離閥。閥座周圍不可進行焊接及有任何損傷。
維護
如果疏水閥失效，關閉隔離閥，擰開閥蓋。清潔閥片以及閥 座表面，重新放好閥片（開槽面對著閥座），擰上閥蓋。注：不可將閥蓋擰得過緊。如需詳細維護信息，請參見《安裝與維護手冊》。

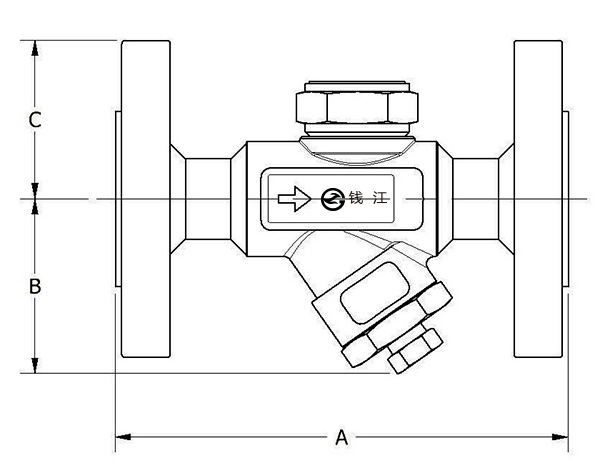

| 尺寸與重量（近似）-mm/kg | |||
| 尺寸/型號 | 連接方式 | A B C | 重量 |
QDT400F 系列（過濾器）
| QDT400F-20-PN40 | PN40 法蘭 | 150 | 58 | 52.5 | 3.0 |
| QDT400F-25-PN40 | PN40 法蘭 | 150 | 58 | 57.5 | 3.5 |

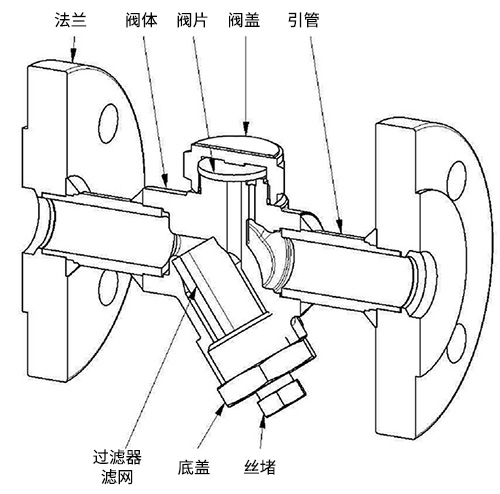

| 材料 | |
| 閥體 | 不銹鋼 |
| 法蘭 | DIN2528 C22.8 |
| 引管 | 碳鋼 |
| 閥蓋 | 不銹鋼 |
| 閥片 | 不銹鋼 |
| 過濾器濾網 | 不銹鋼 |
| 底蓋 | 不銹鋼 |
| 絲堵 | 不銹鋼 |
| 選型和下訂單 | |
|
參照排量表，根據不同的工作壓力及對應所需的冷凝水排 量，來選擇合適的型號和尺寸。例如： 舉例工況：冷凝水295kg/h，入口工作壓力2.1bar。 尺寸/型號：DN20 QTD400F |
|
| 排量-冷凝水（kg/h) | |||||||||||||||||||||
|
尺寸/型號 |
入口蒸汽壓力 |
||||||||||||||||||||
| 0.24 | 0.34 | 0.69 | 1.0 | 1.4 | 1.7 | 2.1 | 2.8 | 3.4 | 5.2 | 6.9 | 10 | 14 | 17 | 21 | 24 | 28 | 31 | 34 | 38 | 42 | |
| DN20 QTD400F | 136 | 134 | 159 | 173 | 188 | 200 | 213 | 234 | 263 | 322 | 375 | 463 | 529 | 590 | 654 | 711 | 758 | 806 | 854 | 890 | 935 |
| DN25 QTD400F | 188 | 195 | 216 | 236 | 257 | 277 | 295 | 327 | 375 | 463 | 538 | 672 | 776 | 885 | 958 | 1028 | 1130 | 1192 | 1262 | 1355 | 1426 |
